Матеріали та виконання поворотних ланцюгів:

сталь
(Carbonated Steel)

нікельоване покриття
(Nickel Plated)

покриття Delta Tone
(Delta Tone)

нержавіюча сталь
(Stainless Steel)

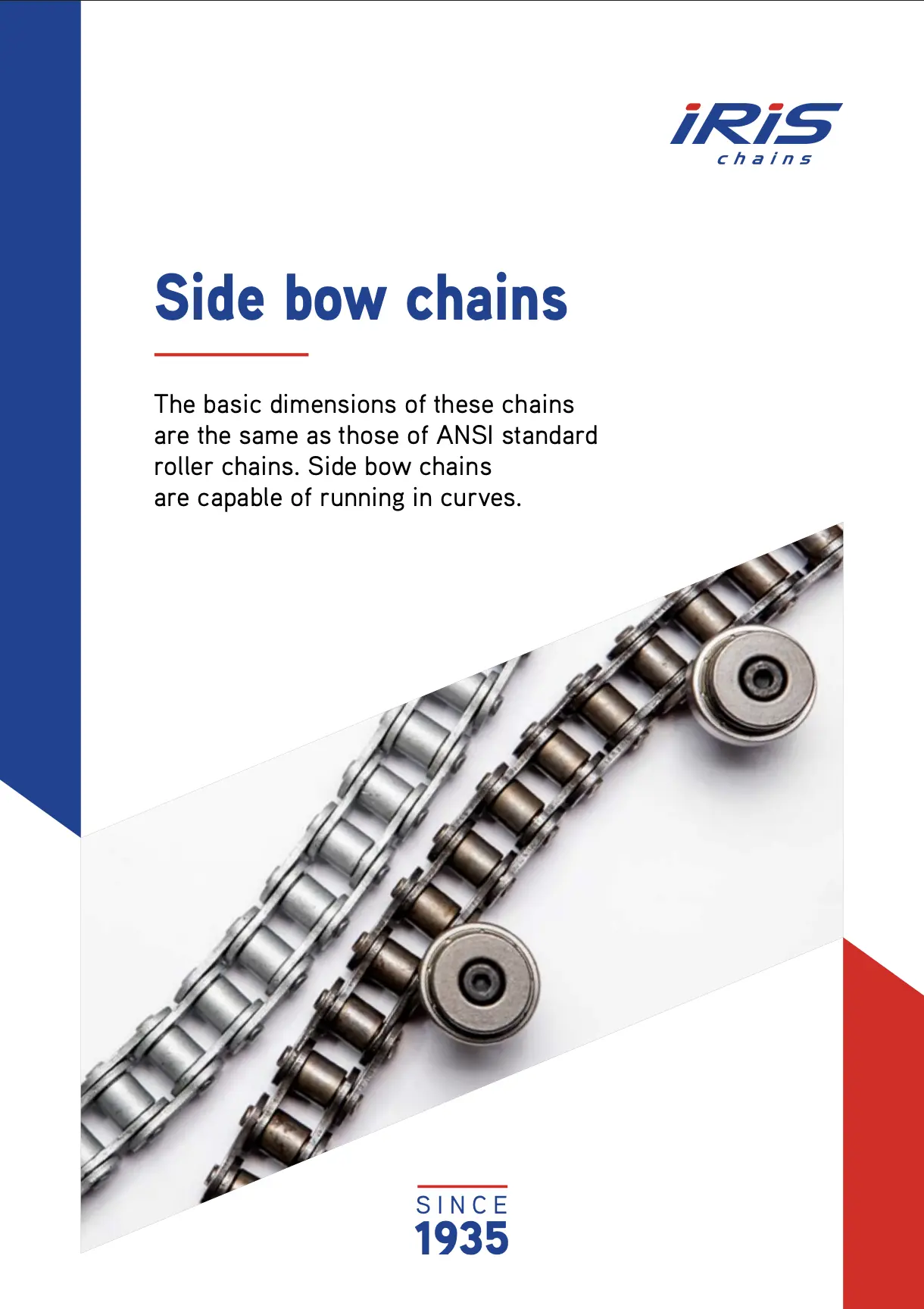

Поворотні ланцюги IRIS (з боковим вигином): надійність для складних приводів

**Поворотні ланцюги IRIS** — це інноваційне рішення для приводів, де відсутня можливість дотриматися прямої геометрії або співвісності зірочок. Завдяки унікальній конструкції з боковим вигином, ці ланцюги ефективно працюють на кривих ділянках, забезпечуючи надійну передачу потужності в найскладніших умовах. Усі параметри та розміри відповідають стандартам DIN, BS, ASA, ANSI, що дозволяє використовувати їх зі стандартними зірочками, спрощуючи процес заміни.

**Крок:** від 6,00 мм до 76,20 мм (можливий більший крок під замовлення).
**Кількість рядів:** від 1 до 3 стандартно (можливі інші конфігурації під замовлення).

Складська програма

Поворотні ланцюги DIN, BS (також в наявності дворядні, трирядні та чотирирядні)

Назва ланцюга	Крок, мм	Діаметр ролика, мм	Матеріал	Мін. міцність на розтяг, KN	Наявність
Ланцюг 8B-1 SB	12,700	8,51	CS, DT, SS	14,10	✓ склад виробника
Ланцюг 10B-1 SB	15,875	10,16	CS, DT, SS	15,60	✓ склад виробника
Ланцюг 12B-1 SB	19,050	12,07	CS, DT, SS	20,50	✓ склад виробника
Ланцюг 16B-1 SB	25,400	15,88	CS, DT, SS	55,60	✓ склад виробника

Поворотні ланцюги ASA, ANSI (також в наявності дворядні, трирядні та чотирирядні)

Назва ланцюга	Крок, мм	Діаметр ролика, мм	Матеріал	Мін. міцність на розтяг, KN	Наявність
Ланцюг 40 SB	12,700	7,95	CS, DT, SS	13,80	✓ склад виробника
Ланцюг 43 SB	12,700	7,95	CS, DT, SS	12,00	✓ склад виробника
Ланцюг 50 SB	15,875	10,16	CS, DT, SS	20,60	✓ склад виробника
Ланцюг 60 SB	19,050	11,91	CS, DT, SS	15,70	✓ склад виробника
Ланцюг 63 SB	19,050	11,91	CS, DT, SS	12,50	✓ склад виробника
Ланцюг 80 SB	25,400	15,88	CS, DT, SS	40,90	✓ склад виробника

Двохшагові поворотні ланцюги ASA, ANSI

Назва ланцюга	Крок, мм	Діаметр ролика, мм	Матеріал	Мін. міцність на розтяг, KN	Наявність
Ланцюг C2050	31,750	10,16	CS, SS	21,80	✓ склад виробника

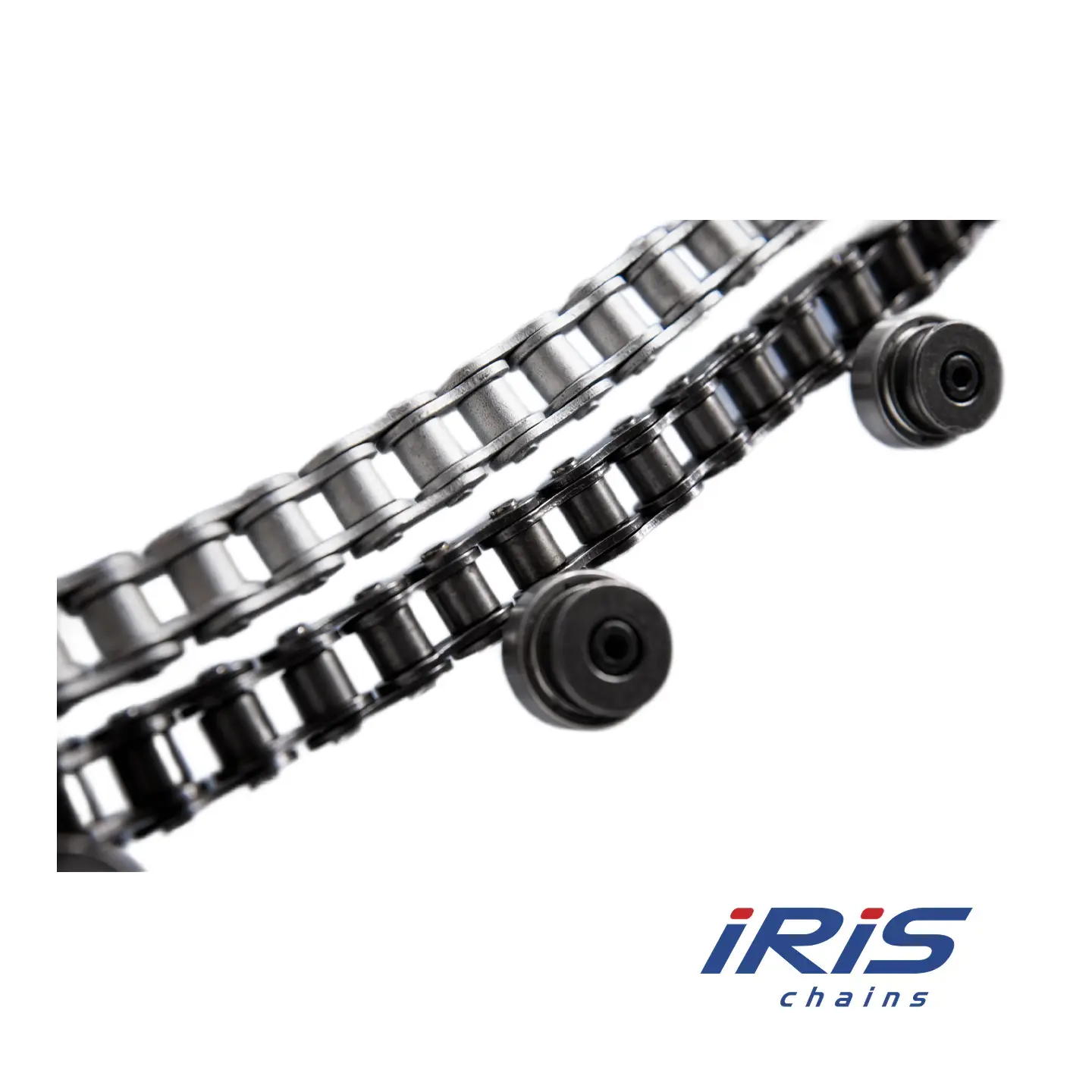

Поворотні ланцюги з бічним вигином (Side Bow Chains)

Поворотні ланцюги з бічним вигином розробили під конкретну потребу: коли конвеєрна лінія не може йти по прямій і треба огинати перешкоди або вписуватися у складну геометрію приміщення.

Цікаво, що ланцюг із боковим вигином зовні виглядає як звичайний роликовий ланцюг ANSI. Габарити ті самі, ролики такі ж, але внутрішня конструкція адаптована під бічний вигин.

Типи та посилення:

Однорядний поворотний ланцюг вважається базовою версією – він справляється з більшістю завдань на виробництві.
Коли умови експлуатації важчі, рекомендують посилений роликовий ланцюг зі збільшеним ресурсом. Там пластини товщі, а термообробка проведена за посиленим режимом.
Роликовий ланцюг side bow ANSI виготовляють за американським стандартом, що зручно для підприємств з імпортним обладнанням.

Матеріали та застосування:

Сталевий ланцюг із бічним вигином залишається найпопулярнішим варіантом для звичайних промислових умов.
Ланцюг із підвищеною гнучкістю – рішення для складних траєкторій та крутих поворотів (обхід колон, стін).
Side bow chain для харчової промисловості роблять тільки з нержавійки (корозійна стійкість – жорстка вимога через воду та миючі засоби).
Ланцюги для підвісних систем з можливістю вигину часто використовуються на складальних виробництвах, де прямим ланцюгом не обійтися.

Планування та технічні вимоги:

Ланцюги для автоматизованих виробничих ліній з поворотами забезпечують безперервний потік.
У ланцюгів для вигнутих приводів радіус повороту має бути правильно розрахований, а спеціальний ланцюг для вигнутих трас підбирають під конкретні параметри.
Гнучкий ланцюг для приводів особливо вимогливий до обслуговування, якщо працює на високих швидкостях.

Поворотні ланцюги для конвеєрів та ланцюги для транспортерів із вигинами дають свободу у плануванні виробництва: достатньо переробити окремі ділянки, не ламаючи всю лінію.
