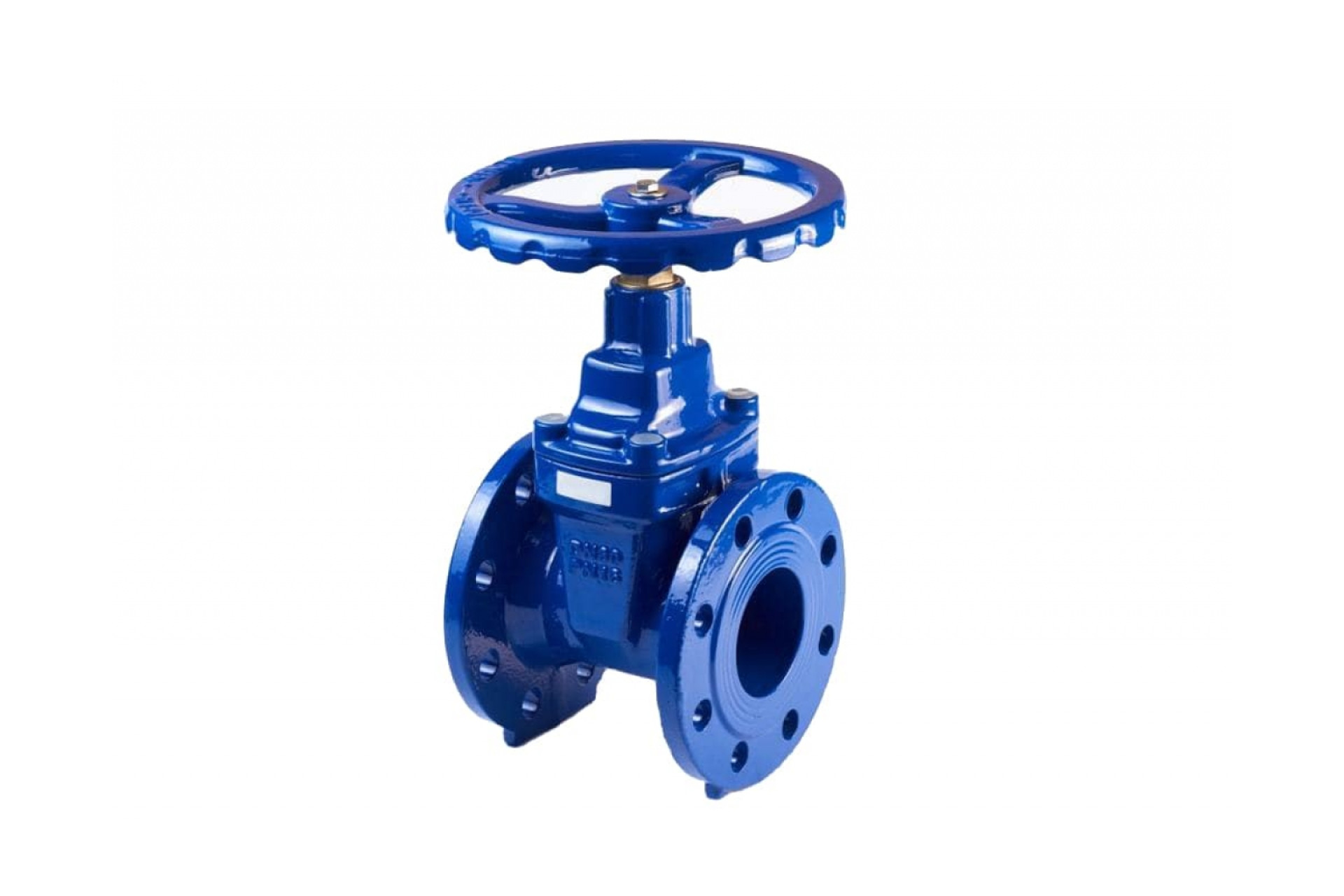

Как подобрать качественную клиновую задвижку

Одним из типов трубопроводной запорной арматуры, который перекрывает поток жидкости с герметичностью 100% и полнопроходимостью является задвижка клиновая с металлическим клином или задвижка клиновая с обрезиненным клином.

Для подбора такого типа запорной арматуры компания ПРОМ-ЮА ГРУП рекомендует разобраться в некоторых конструктивных и технических особенностях.

Какие типы клиновых задвижек предлагает компания ПРОМ-ЮА ГРУП

Для разделения берем за основу рабочий орган задвижки - клин. Он бывает двух типов:

Клин металлический
Клин металлический вулканизированный или обрезиненный, как мы привыкли часто слышать на рынке Украины.

Однако, обрезиненный и вулканизированный клин имеют различия, которые влияют на эксплуатационную способность задвижки с обрезиненым клином во время работы.

Конструктивные различия - задвижки клиновые, также делятся на:

Фланцевые
Раструбные
Муфтовые

Рабочим давлением на защелки, которые работают при следующих давлениях Ру:

до 10 кг/см2
до 16 кг/см2
до 25 кг/см2

Способ управления:

Ручное управление (маховик или через редуктор)
Электрический привод (AUMA, ГЗ приводы и другие)

Учитывая эти особенности, отдавая предпочтение качественному производителю запорной арматуры наша компания предлагает задвижки клиновые Испанского производителя.

Задвижки клиновые делятся на серии:

Задвижка клиновая 11А с вулканизированной клином, фланцевая Ру 10 Ру 16 и Ру 25 с двумя типами эластомеров, а именно NBR и EPDM, двумя типами штока, выдвижным и не выдвижным с возможностью ручного, редукторного и электрического управления. Основное преимущество данного типа задвижек гарантия, что составляет от 5 до 10 лет в зависимости от рабочей среды и условий эксплуатации.
Задвижка клиновая 12А с вулканизированной клином, муфтовая Ру 10 и Ру 16 с теми же эластомерами и возможностью управления.
Задвижка клиновая 13А с вулканизированной клином, раструбная Ру 10 и Ру 16 с теми же эластомерами и возможностью управления, что и задвижки серии 11А и 12А. Также задвижка с металлическим клином серии 11А, фланцевого типа, с возможностью работать при рабочем давлении от Ру 6 до Ру 40.

Преимущество клиновых задвижек перед другими типами запорной арматуры

Задвижка клиновая с обрезиненным клином или вулканизированным клином, занимает очень важное место в рабочих процессах трубопроводов, для подачи питьевой воды. Её конструкция позволяет без проблем установить на любом участке трубопровода, не требует особой точности при монтаже и дальнейшего эксплуатационного надзора. Однако, клиновые задвижки довольно тяжелые и габаритные, и на монтаж задвижек большого диаметра, монтажникам следует позаботиться о спецтехнике, как для перемещения так и монтажа оборудования.

Из каких материалов изготавливаются задвижки клиновые

В отличие от других производителей, СМО Испания предлагает совершенную конструкцию клиновой задвижки с использованием практических и качественных материалов.

Приведем пример на задвижке диаметром 200, Ду 200

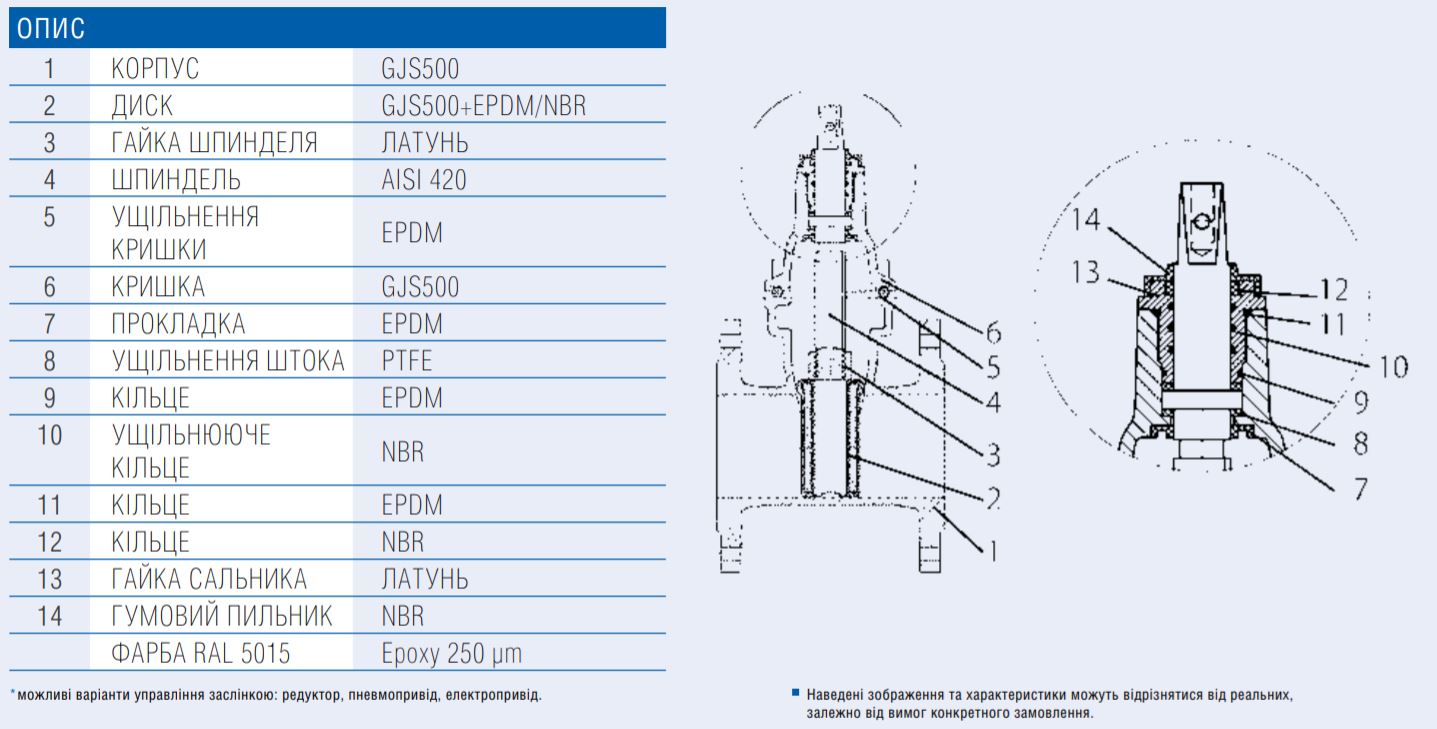

Корпус задвижки с обрезиненные клином Ду 200 изготовлен из высокопрочного чугуна GJS 500 в то время, как у большинства производителей материал остается чугун GJL 250.

Почему чугун GJS 500, лучше, чем GJL 250?

Устойчивы к гидроударов на 45%
Устойчивы к перепаду температур
Повышенная прочность, для задвижек больших диаметров
Имеет высшую защиту от коррозии среди других чугунов
Соответствует стандартам DIN 3202 F4, DIN 3202 F5, DIN 3202 F7

Клин задвижки Ду 200 чугунный фланцевый - материал исполнения высокопрочного чугуна с шаровидным графитом GJS 500 и полностью вулканизированным мягким эластомером EPDM или NBR.

Почему же важна вулканизации клина?

Клин - это основной рабочий орган. Именно на клин приходится вся нагрузка от рабочей среды. С учетом того, что защелка работает не только с чистыми жидкостями, но и с технической водой, канализацией, полимер очень часто слетает со штока, что приводит к поломке задвижки клиновой. Способ вулканизации признан самым надежным. Аналитические сведения из 100 установленных задвижек с обрезиненные клином имеют поломки в течение 5 лет эксплуатации до 30% задвижек, с вулканизированным клином - всего 5%. Производитель СМО предлагает несколько типов уплотнений, что позволяет расширить перечень рабочей среды. Задвижки клиновые бренда СМО работают с водой, технической водой, бензином, маслами, углеводородом и другими типами.

Важно то, что налипание грязи на клин не приводит к заклинивания рабочего органа благодаря идеально ровной внутренней части задвижки. Клин работает без пазовых направляющих.

Шток задвижки - изготовлен из стали AISI 420. Эта марка стали имеет лучшую выносливость при больших нагрузках и перенастройки, без особых усилий на другой тип управления, который нужен вам. Шток задвижек клиновых конструктивно выполнен выдвижным и не выдвижным.
Крепления задвижки клиновой серии 11А Ду 200 - латунные, и залитые горячим воском. Это гарантирует лучшую защиту от коррозии и надежность в процессе эксплуатации.
Верхний шток сальника - содержит резиновый пыльник, что предотвращает попадание влаги, которые часто окружают задвижку во время эксплуатации.
Конструкция корпуса клиновой задвижки Ду 200 ру 10/16/25 - разборная. Ремонтопригодность должен обеспечиваться каждым производителем задвижки, поскольку эксплуатационный срок составляет 50 лет
Покрытие клиновой задвижки: RAL 5015, 250 микрон.
Управление: всегда в комплекте с маховиком, а также с редуктором и электроприводом.

Какие диаметры задвижек предлагает компания ПРОМ-ЮА ГРУП?

Завод производит задвижки клиновые диаметров от Ду 20 мм до Ду 1200 мм
Рабочее давление кг / см2: от 6 до 25;

Как купить задвижки клиновые фленцевые с выдвижным шпинделем по лучшей цене в Украине?

Мы предлагаем ознакомится с нашим каталогом трубопроводной арматуры, где представлены все возможные типы клиновых задвижек с разными техническими особенностями
