Як правильно підбирати клинові засувки і не прогадати

Категорія: Статті

15.09.2021

1936 переглядів

Як підібрати якісну клинову засувку

Одним із типів трубопровідної запірної арматури, який перекриває потік рідини з герметичністю 100% і повнопрохідністю є засувка клинова з металевим клином або засувка клинова з обгумованим клином. Для підбору такого типу запірної арматури компанія ПРОМ-ЮА ГРУП рекомендує розібратися в деяких конструктивних і технічних особливостях.

Які типи клинових засувок пропонує компанія ПРОМ-ЮА ГРУП

Для поділу беремо за основу робочий орган засувки - клин. Він буває двох типів:

Клин металевий
Клин металевий вулканізованій, або обгумований, як ми звикли чути на ринку України

Проте, обгумований та вулканізований клин мають відмінності, які впливають на експлуатаційну здатність засувки з обгумованим клином під час роботи.

Щодо конструктивної відмінності — то засувки клинові також поділяються на:

Фланцеві
Розтрубні
Муфтові

За робочим тиском на засувки, які працюють при наступних тисках Ру:

до 10 кг/см2
до 16 кг/см2
до 25 кг/см2

За способом управління:

Ручне керування (маховик, або через редуктор)
Електричний привід (AUMA, ГЗ приводи, інші)

З огляду цих особливостей, та віддаючи перевагу якісному виробнику запірної арматури наша компанія пропонує засувки клинові Іспанського виробника.

Засувки клинові поділяються за серіями:

Засувка клинова 11А із вулканізованим клином, фланцеві Ру 10, Ру 16, та Ру 25 з двома типами еластомерів, а саме NBR і EPDM, да двома типами штока- висувним та не висувним із можливістю ручного, редукторного та електричного керування. Основна перевага заданого типу засувок є гарантія, що складає від 5 до 10 років залежно від робочого середовища та умов експлуатації
Засувка клинова 12А із вулканізованим клином, муфтові Ру 10 і Ру 16 з тими ж еластомерами, та можливістю управління
Засувка клинова 13А із вулканізованим клином, раструбна Ру 10 і Ру 16 з тими ж еластомерами, та можливістю управління, що в засувки серії 11А і 12 А

Та засувка з металевим клином серії 11А, фланцевого типу, з можливістю працювати при робочому тиску від Ру 6 до Ру 40.

Яка перевага клинових засувок перед іншими типами запірної арматури

Засувка клинова з обрезиненим клином або вулканізованим клином, займає дуже важливе місце в робітничих процесах трубопроводів, для подачі питної води. ЇЇ конструкція дозволяє без жодних проблем встановити на будь-якому участку трубопровода, не вимагає особливої точності під час монтажів та подальшого експлуатаційного нагляду. Проте, клинові засувки доволі важкі та габаритні, і на монтаж засувок великого діаметру, монтажникам варто подбати про спецтехніку, як для переміщення так і монтажу обладнання.

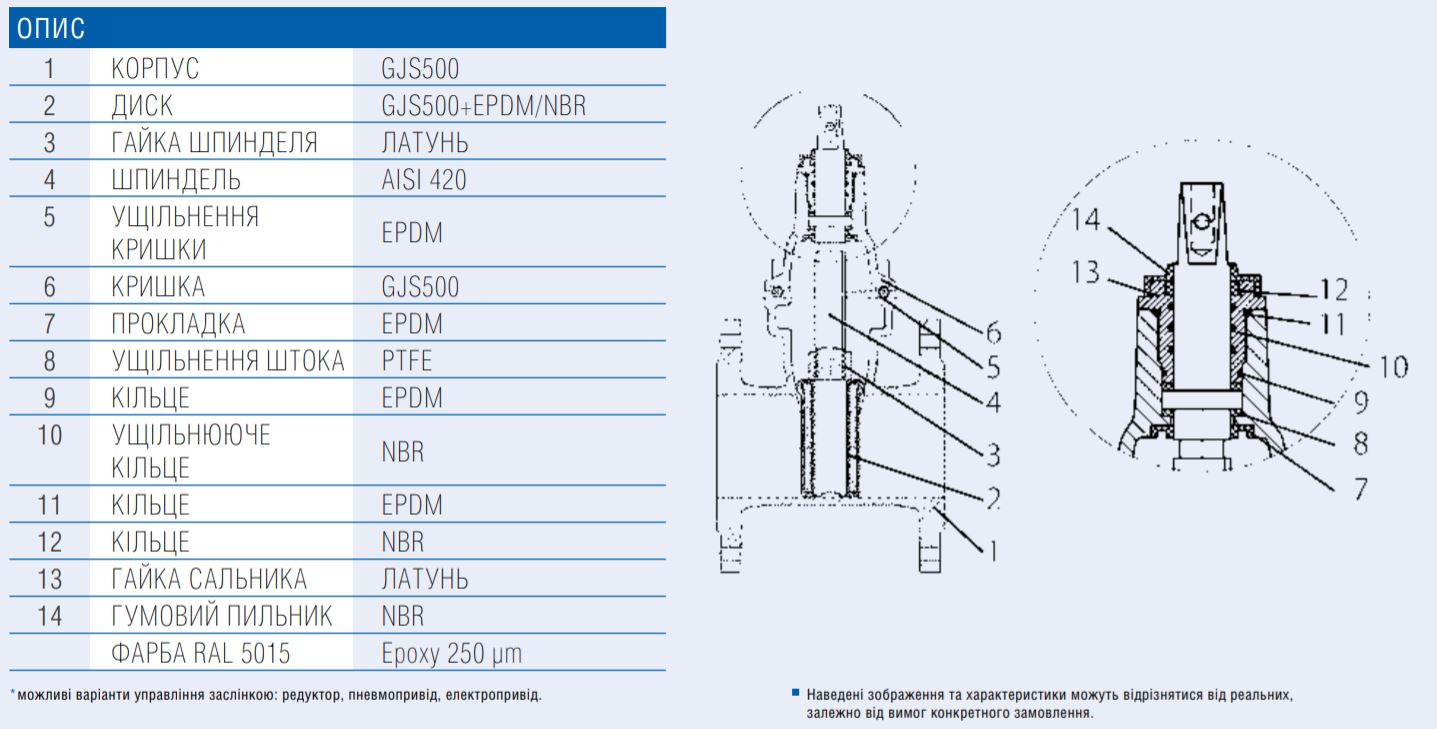

З яких матеріалів виготовлено засувки клинові

На відміну від інших виробників СМО Іспанія пропонує досконалу конструкцію клинової засувки з використанням практичних та якісних матеріалів.

Наведемо приклад на засувці діаметром 200, Ду 200.

Корпус засувки з обрезиненим клином Ду 200 виготовлений із високоміцного чавуну GJS 500 в той час, як у здебільшої частки виробників матеріал залишається чавун GJL 250.

Чому чавун GJS 500, кращий ніж GJL 250?

Стійкіший до гідроударів на 45%
Стійкіший до перепаду температур
Легший, проте ударостійкий, що особливо для засувок великих діаметрів
Має вищий захист від корозії серед інших чавунів
Відповідає стандартам DIN 3202 F4, DIN 3202 F5, DIN 3202 F7

Клин засувки Ду 200 чавунний фланцевий — матеріал виконання високоміцного чавуну з шаровидним графітом GJS 500 та повністю вулканізований м’яким еластомером EPDM або NBR.

Чому ж важлива вулканізація клина?

Клин — це основний робочий орган. Саме на клин припадає все навантаження від робітничого середовища. З урахуванням того, що засувка працює не лише з чистими рідинами, але й із технічною водою, каналізацією, полімер дуже часто злітає зі штоку, що призводить до поломки засувки клинової. Спосіб вулканізації визнаний найнадійнішим. Аналітично зі 100 встановлених засувок з обрезиненим клином мають поломки, Упродовж 5 років експлуатації, до 30% засувок, з вулканізованим клином — лише 5%. Виробник СМО пропонує декілька типів ущільнень, що дає змогу розширити перелік робітничого середовища. Засувки клинові бренду СМО працюють із водою, технічною водою, бензином, маслами, вуглеводнем тощо.

Важливим є те, що налипання бруду на клин не призводить до заклинювання робочого органу завдяки ідеально рівної внутрішньої частини засувки. Клин працює без пазових направляючих.

Шток засувки — виготовлений зі сталі AISI 420. Ця марка сталі має кращу витривалість і більші навантаження та переналаштування, без особливих зусиль на інший тип управління, який потрібний вам. Шток засувок клинових конструктивно виконаний висувним та не висувним
Кріплення засувки клинової серії 11А Ду 200 – латунні, та залиті гарячим воском. Це гарантує кращий захист від корозії і надійність у процесі експлуатації
Верхній шток сальника — містить резиновий пильник, що запобігає попаданню вологи, які часто оточують засувку під час експлуатації
Конструкція корпусу клинової засувки Ду 200 ру 10/16/25 — розбірна. Ремонтопридатність має забезпечуватися кожним виробником засувки, оскільки експлуатаційний термін її складає 50 років
Покриття клинової засувки: RAL 5015, 250 мікрон
Управління: завжди в комплекті з маховиком, а також із редуктором та електроприводом

Які діаметри засувок пропонує компанія ПРОМ-ЮА ГРУП

Завод виготовляє засувки клинові діаметрів від Ду 20 мм до Ду 1200 мм
Робочий тиск кг/см2: від 6 до 25

Як купити засувки клинові фленцеві з висувним штоком за найкращою ціною в Україні?

Ми пропонуємо ознайомитися з нашим каталогом трубопровідної арматури, де представлені всі можливі типи клинових засувок з різними технічними особливостями
