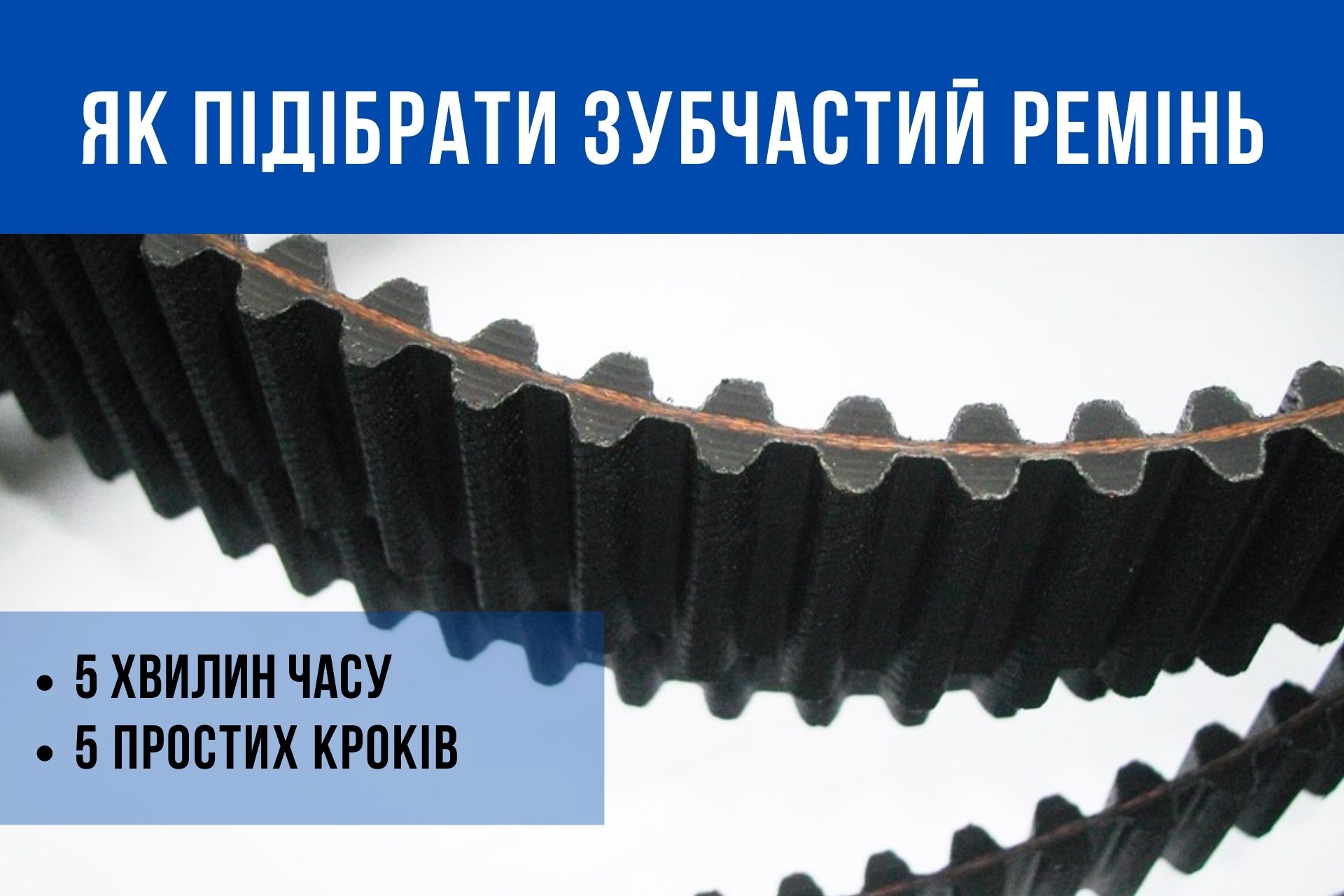

Як підібрати аналог зубчастого ременя, на якому вже не видно маркування?
Головна > Статті > Як підібрати аналог зубчастого ременя, на якому вже не видно маркування?

Як підібрати аналог зубчастого ременя, на якому вже не видно маркування?

Категорія: Статті
08.02.2023
3083 переглядів

Рішення є!

6 простих кроків правильної ідентифікації які займуть всього 10 хв вашого часу, 5 з яких Ви будете читати цей гайд!




Зубчаті ремені з криволінійним (круглим) зубом мають лише метричні виміри. Ремені з трапецієподібним зубом мають як метричні так і дюймові виміри.


Розглянемо кожен вид профілів зубчастих ременів та їх відмінності

·    Метричні з криволінійним зубом

Такий різновид ременя має чорне забарвлення, що свідчить про тип матеріалу з якого його виготовлено. Вони поділяються на 3 підтипи

1.    HTD - форма зуба у таких відомих виробників, як Optibelt, СontiTECH, GATES

2.    Omega - форма зуба у виробника Optibelt

3.    RPP - форма зуба виробника Megadyne з типами Gold, Silver

Проблема вибору між ними є мінімальною, позаяк ці ремені взаємозамінні і можуть підходити як під шків з профілем зуба HTD, так і під шків RPP.

Частіше всього більшість обладнання має шківи профілю HTD і заміна на релевантний їм ремінь HTD є безпрограшним варіантом. Якщо ж шківи обладнані профілем RPP, то використання ременів HTD та STD є можливим через геометричну сумісність.

·    Метричні із трапецієподібним зубом


Такі ремені поділяються на 2 типи: АТ і Т, які між собою НЕ Є взаємозамінними. Основною відмінністю між ними є ширина западини між зубами. У профілі Т впадина більше самого зуба, в той час як у профілі АТ навпаки менша.


1.    T - поліуретанові ремені (Т2,5; Т5; Т10). Підсилююче волокно корд –сталь, стійкий до впливу мастил  володіють тривалим терміном служби; гарантують надійну роботу при високих навантаженнях і високошвидкісних режимах; мають мінімальні вібрації при переривчастих навантаженнях; забезпечують максимальну передачу високої потужності.

2.    AT - поліуретанові ремені (АТ5, АТ10; АТ20). Підсилююче волокно корд –сталь, стійкий до впливу мастил, вважається посиленим.


Існує простий спосіб швидкої ідентифікації з поміж цих типів. Потрібно скласти ремінь навпіл і вставити зуб в западину. Якщо зуб ввійде вільно і буде мати простір з боків – це профіль Т, якщо ж зуб не влізе в западину – це АТ профіль.


Ремені такого виду виготовляються з поліуретану, тому мають світле забарвлення. Закільцьовані ремені трохи прозорі та мають жовтуватий відтінок, на відміну від ременів в погонних метрах, які забарвлені в білий колір.


·    Дюймові з трапецієподібним зубом


Паси типу MXL, XL, L, H, XH, XXH.

Виготовлені з гуми. Підсилююче волокно-корд:  скловолокно (кевлар). Досить гнучкі. НЕ Є стійкими до мастил!



Мають забарвлення чорного кольору, яке визначає його матеріал.


Основними відмінностями між дюймовими та метричними зубчатими ременями є їхній колір та западина між зубами (в дюймових ременях вона є значно більшою).







Тепер визначимо крок зубчастого ременя


Одразу після того як ми визначили профіль зуба ременя, необхідно виміряти крок зуба. Це означає визначення відстані між серединами сусідніх зубів, або від одного краю зубця до такого ж краю сусіднього. Для зручності, рекомендуємо проводити заміри штангенциркулем, тому що, наприклад, у дюймових ременів довжина кроку завжди дробове число, як і деяких метричних (профіль 2,5).

Також крок можна визначити за точною довжиною ременя розділивши її на кількість зубів.









Розміри зубів дюймових ременів є більш стандартизованими і майже не відрізняється від виробника на відміну від метричних.







Тепер, коли проблему з вибором релевантного зубчастого ременя вирішено, залишається задача з пошуком якісного обладнання, яку ми теж вирішили, адже на нашому сайті представлені ремені усіх можливих типів та профілів. Ми співпрацюємо із лідерами ринку: MEGADYNE, Optibelt, GATES, SKF, SWR, CONTITECH та інші.


Переходьте за посиланням та обирайте те, що потрібно саме для Вас! Раді були допомогти!
