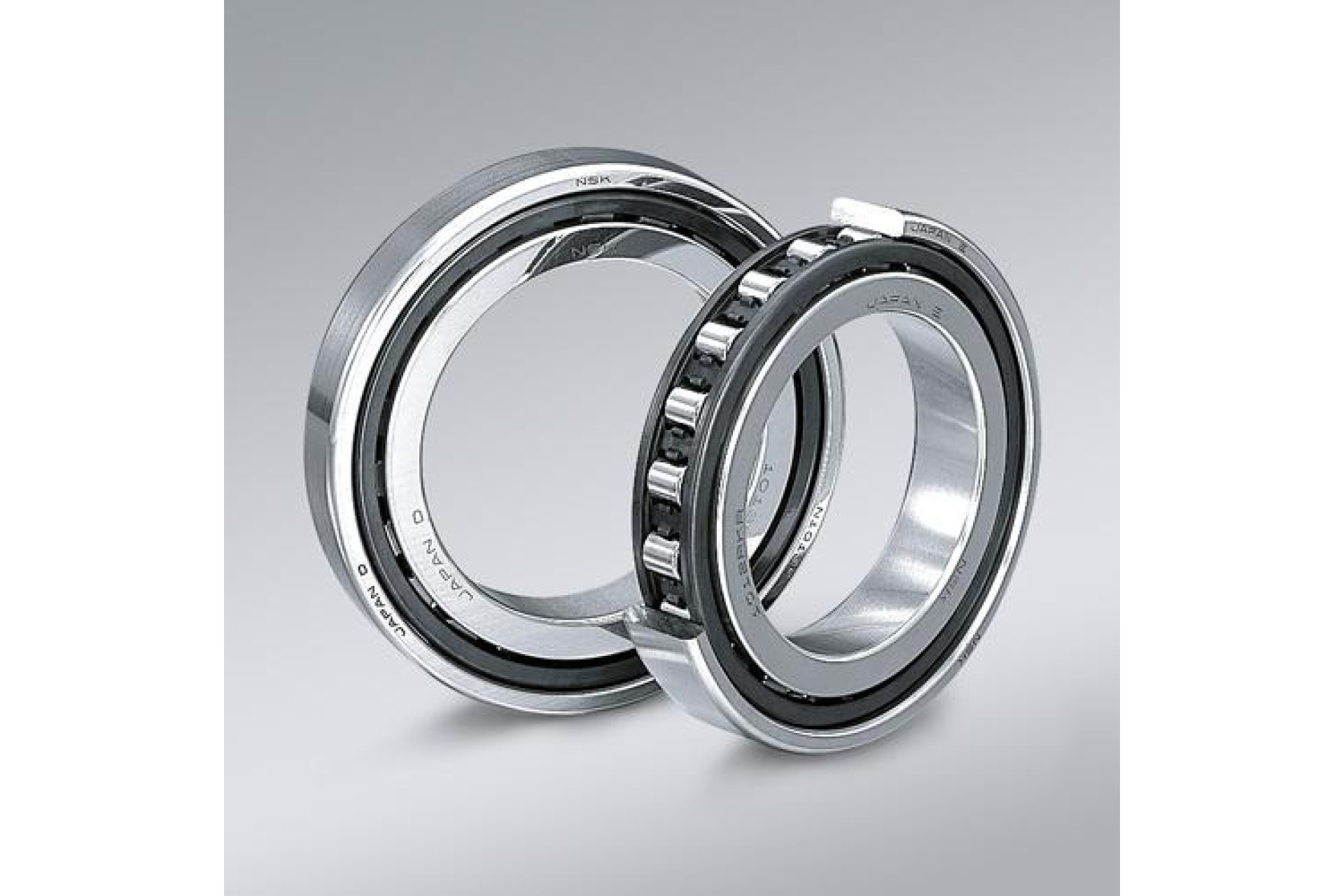

Типи роликових кулькових підшипників і їх застосування

Категорія: Статті

24.09.2021

476 переглядів

Кілька типів кулькових підшипників використовуються в багатьох промислових і непромислових застосуваннях. Кулькові підшипники використовуються практично у всіх галузях промисловості і грають ключову роль, особливо в обробній промисловості. В каталозі підшипників на нашому сайті ви знайдете всі види кулькових підшипників SKF різних діаметрів.

Конструкція роликових кулькових підшипників складається з:

Внутрішнього кільця
Зовнішнє кільця
Конічних роликів
Віконних клітинок

Віконна клітинка може утримувати ролики на місці. Ви побачите, що внутрішнє кільце і конічні ролики разом з сепаратором складають одне ціле отже, можна встановити зовнішню частину окремо.

Схема роботи

Конічний ролик тут з якоїсь причини, тому що він витримує радіальні навантаження і велике осьове навантаження в певному напрямку - є ще один підшипник, що забезпечує осьовий напрямок і в іншому напрямку. Кут підшипника дозволяє нам виміряти співвідношення між радіальним і осьовим навантаженням. Це показує, що ці підшипники здатні витримувати великі радіальні навантаження навіть при високих швидкостях обертання.

Сфера застосування

Картонна фабрика
Цементні заводи
Нафтові компанії
Сільське господарство
Будівництво
Нафтова промисловість

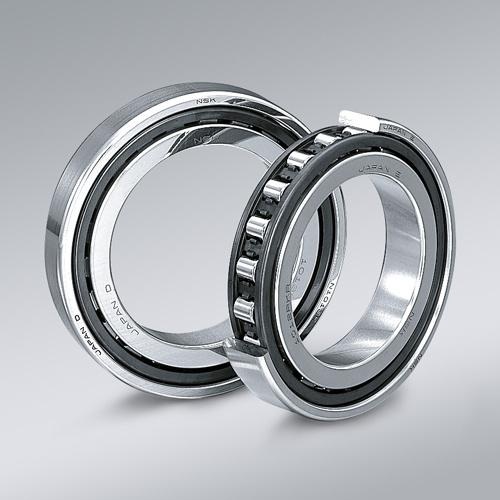

Циліндричний роликовий підшипник

Існують два типи циліндричних роликопідшипників

З сепаратором - однорядний з 1-2 кільцями між роликами для забезпечення буфера
Без сепаратора - має конічний отвір у внутрішньому кільці, цей підшипник вміщує максимальну кількість роликів

Схема роботи

Він може витримувати радіальні навантаження високих швидкостей (з сепаратором) і високу вантажопідйомність завдяки своїй жорсткості. Клітини, також діє, як буфер для одного або декількох роликів, які повинні бути невіддільні одне від одного. Композиція іноді може уповільнювати швидкість обертання, оскільки вона може витримувати односпрямовані навантаження (без клітки). Він добре працює з верстатами завдяки високій точності, яку забезпечують циліндричні роликопідшипники. Конічний отвір в підшипниках без сепаратора дозволяє регулювати радіальний зазор.

Де застосовується

Електродвигуни
Букси
Притискні ролики
Валки прокатного стану

Купить Сферический роликовый подшипник на ПРОМ-ЮА ГРУП

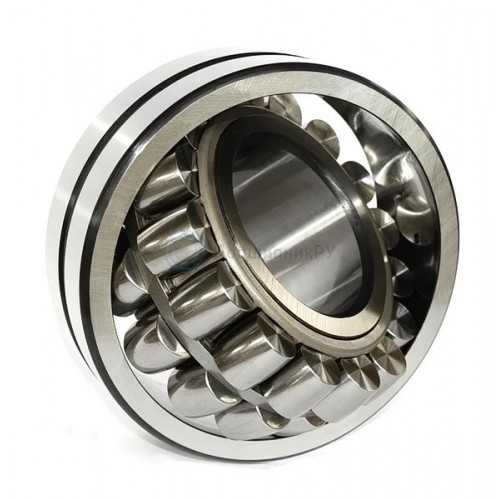

Сферичний роликовий підшипник складається з:

Зовнішнє кільце
Сферична доріжка кочення
Велике внутрішнє кільце
Сферичні ролики
Клітка, щоб тримати їх

Схема роботи

Завдяки похилій осі сферичний роликопідшипник здатний витримувати великі радіальні і осьові навантаження в обох напрямках, що допомагає продовжити термін служби в порівнянні з іншими підшипниками. У нахилу є ще одна перевага. Він компенсує вигин вала і будь-яку несоосность. За це відповідає симетрія сферичних роликів на зовнішньому кільці. Його надійність допомагає йому легко витримувати удари і вібрації, навіть коли він витримує великі навантаження - ці підшипники не турбують високі температури.

Де застосовується

Металургійна промисловість
Виробництво целюлози і паперу

ПРОМ-ЮА ГРУП є торговим представником бренду SKF. Ми поставляємо тільки високоякісні кулькових підшипників SKF. Також ви можете отримати безкоштовну консультацію зателефонувавши за вказаним на сайті номером телефону.
