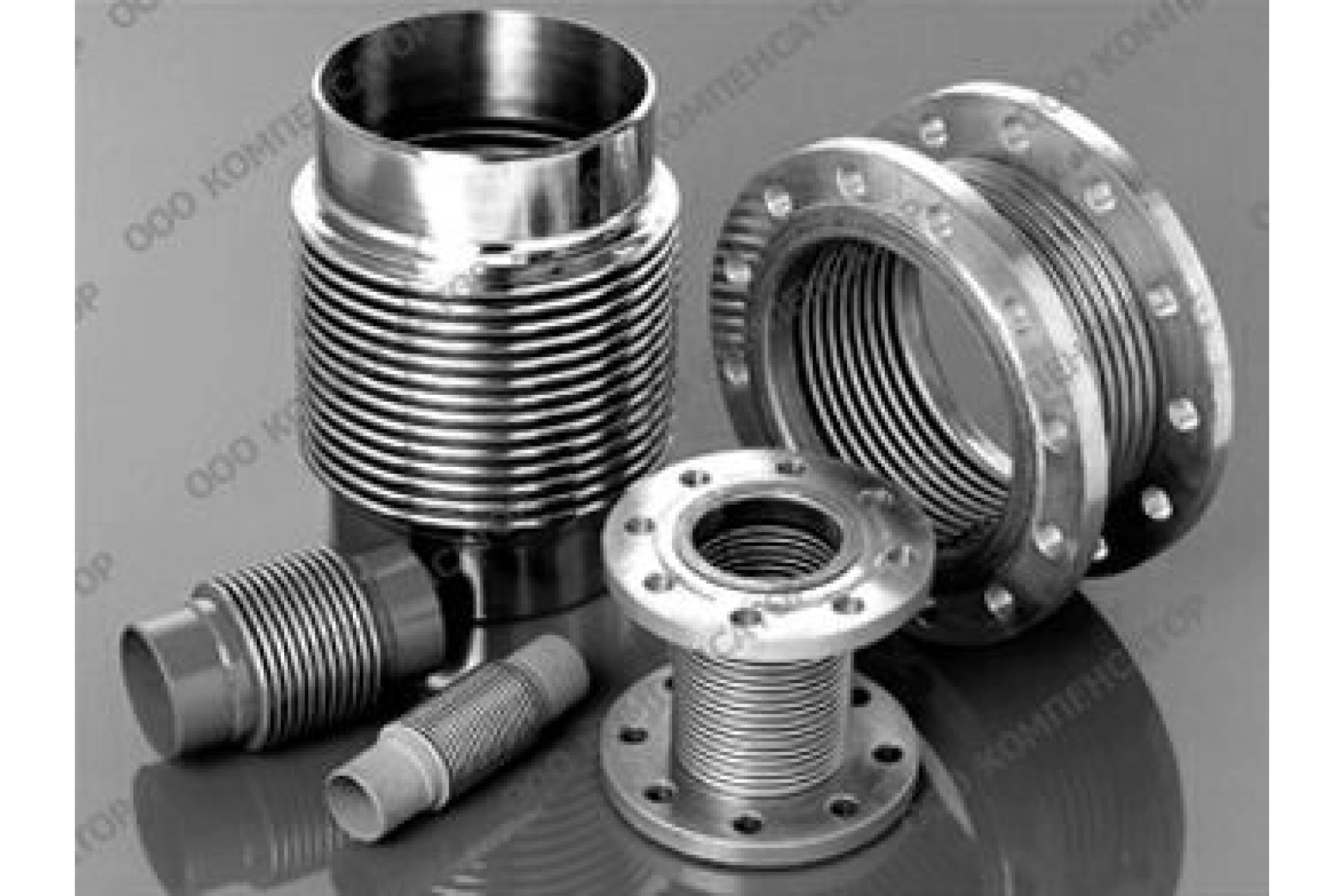

Що таке сильфонний компенсатор і для чого він потрібний

Категорія: Статті

20.10.2021

3082 переглядів

Сильфонний компенсатор або осьовий - це пропускної тип запірної трубопровідної арматури, основною функцією якого є компенсація вібрацій і перепадів тиску в системі трубопроводу.

Які функції компенсатора сильфонного

Компенсація гідроударів при перепаді тиску і температури
Захист від зсуву трубопроводу за рахунок подовження і звуження кожуха
Обезпеченіе роботи всіх елементів трубопровідної системи від руйнування
компенсація теплоударов

Які типи осьових сильфонних компенсаторів пропонує ПРОМ-ЮА ГРУП

Ми пропонуємо два типи осьових сильфонних компенсаторів:

Фланцевий осьовий компенсатор серії 42А

Осьовий компенсатор під приварення серії 42А

Головною особливістю є те, що вони мають значний осьовий зсув. Також, їх робочі температурні показники значно вище інших виробників. Компенсатори серії 42А працюють в діапазоні від +90 до + 400 * С

Виробничі діаметром сильфонних компенсаторів - від Ду15 до Ду400 в стандартному виконанні з складської програмою, і від Ду450 до Ду1200 під спеціальне виробництво.

Що потрібно знати при виборі осьового компенсатора

Для підбору компенсатора потрібно знати діаметр трубопроводу і його протяжність
Робочу температуру середовища на її піку
Робочий тиск і скачки тиску в системі

Також важливо розуміти місце і позицію установки на трубопроводі.

Для чого потрібно встановлювати сильфонні компенсатори

Трубопровід - це вена, по якій можуть рухатися різні типи середовищ, зі своєю температурою і тиском. В ході руху робочого середовища при температурі, наприклад 300 * С, і тиску 10 бар, трубопровід має свій ритм руху, а саме розтягування, вібрація, звуження. Щоб уникнути руйнування системи трубопроводів монтують сильфонні осьові компенсатори. Вони приймають на себе ці навантаження, тим самим страхують трубопровід і запірну арматуру в цілому. Всю навантаження на себе бере сильфон, що зроблений з неіржавіючої сталі AISI 304. Обмежувачі руху сприяють надійну фіксацію на трубопроводі, що не дозволяє іскоженію монтажу при установці і експлуатації.

Які правила монтажу осьових компенсаторів

Монтаж потрібно проводити строго при плюсовій температурі
Обов'язково потрібно проводити випробування трубопроводу на цілісність і герметичність, і тільки тоді, на зазначеному в проекті місці, вирізати «котушку»
Устанавка компенсатора должена починатися з боку потоку робочого середовища

Між двома жорсткими опорами можна встановити тільки один осьовий компенсатор
Встановлювати компенсатор потрібно ближче до тієї частини трубопроводу, де присутня опора
Точки монтажу осьового компенсатора від опори труби повинна становити довжину від двох до чотирьох встановлених компенсаторів

Заборонено монтувати компенсатор на вигинах і/або місцях скосу

При монтажі сильфон необхідно захистити від попадання іскри при зварюванні
Зачистити кінці труб
Компенсатор попередньо стиснути / розтягнути на 45-50% від максимальних показників
Монтувати компенсатор за допомогою фланців за стандартом Py10 або Ру16, або ж приварити до труби

Вибір і монтаж компенсатора повинен проводитися відповідно до зазначених в проектній документації параметрів розтягнення і звуження.

Для підбору компенсаторів за діапазоном розширення і звуження пропонуємо таблицю з вказаними характеристиками.

Таблиця значень для сильфонного компенсатора фланцевого 42А

Таблиця значень для сильфонного компенсатора під приварення 42А

Також в таблиці можна відстежити, як у кожного типу компенсатора змінюється показник максимального тиску в залежності від температури, а від умовного проходу залежать показники стискання і розтягування. Для правильного підбору компенсаторів звертайтеся до наших консультантів, які завжди раді допомогти з підбором потрібних комплектуючих і устаткування.

Купити сильфонні компенсатори за вигідною ціною від іспанського виробника трубопровідної арматури в Україні

ПРОМ-ЮА ГРУП Редактор блогу Підписуйтесь на безкоштовне розсилання та отримуйте першими свіжі новини та акції

Поділитись

Рейтинг статті

Оцінка: 0

Рекомендуємо прочитати

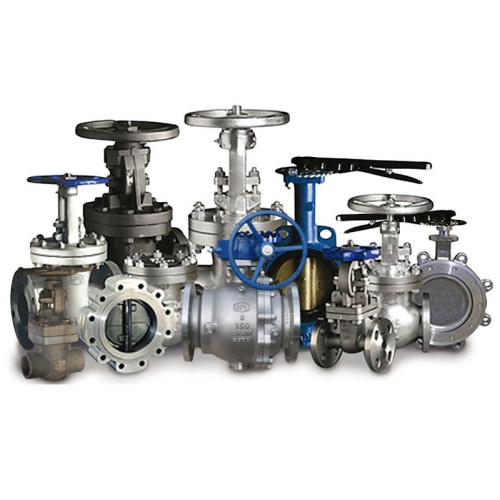

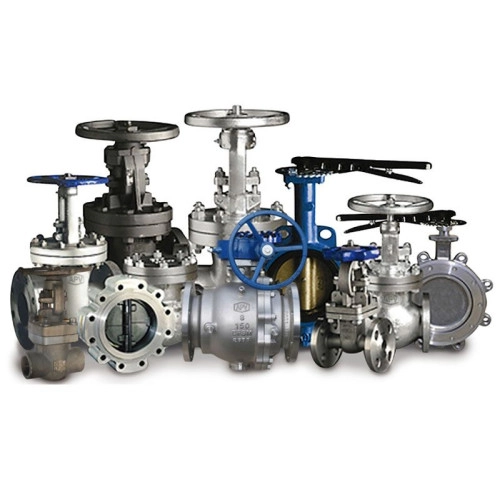

Трубопровідна арматура - тип напірно-регулюючого обладнання
