Рекомендации по подбору клиновых ремней

Категория: Статьи

01.12.2020

8675 просмотров

Если обстоятельства с подбором приводного ремня горят, а вы не знаете как определить маркировку ремня, тогда эта статья именно для вас!

Приводные ремни наиболее распространенные среди ременных передач крутящего момента. Самым популярным выбором является клиновый ремень. Он имеет целый ряд преимуществ по сравнению с приводной цепью и другими ременными передачи.

Во-первых, это - бесшумность, большое расстояние передачи, низкие требования к точности длины ремня и размеров клина, отсутствие опасности вывода из строя механизма при увеличении нагрузки или обороты. Все эти положительные стороны клиноременных передач обеспечивают их широкое использование в различных отраслях промышленности.

Где чаще всего применяются клиновые ремни

Производство автомобилей;
Сельскохозяйственная техника;
Промышленное оборудование. Конвейеры, ленточные транспортеры и другое.

Однако долгий срок эксплуатации часто приводит к тому, что в связи с износом клинового ремня достаточно проблемно прочитать его маркировку и быстро определить корректный тип, профиль и длину.

Как подобрать клиновой ремень в случае, если его маркировку не удается идентифицировать

Для корректного подбора приводного ремня необходимо определить два основных параметра:

Какой профиль клина
Какая длина ремня

Чтобы определить профиль ремня клинового, нужно померить ширину и высоту клина. В большинстве случаев эти размеры должны соответствовать друг другу или будут приближенными с учетом износа в стандартных размерах клина. Длину проще всего измерить разрезав старый ремень, если его эксплуатация больше не планируется, или измерить длину ремня с помощью подручных средств.

Обычно производители с которыми сотрудничает ПРОМ-ЮА ГРУП такие, как: Megadyne, Optibelt, Bando, Mitsuboshi маркируют клиновые ремни указывая длину по корду и расчетную длину. Поэтому, этот момент, также необходимо учитывать при определении длины ремня. Если приводной ремень отсутствует или не представляется возможным его измерить, можно померить длину самого привода. Нужно взять обыкновенную нить и пустить по шкивах, обрезать в месте стыка и перемеряв её длину можно определить длину необходимого приводного ремня.

Важно также помнить, что при установке на одном шкиве нескольких одинаковых клиновых ремней, то нужно заказывать ремни из одной партии производства. Даже, если ремни одного производителя с одинаково нанесенной на них маркировкой длины, по факту они могут отличаться в длине на несколько процентов (обычно +/- 3% и регламентируется стандартами изготовления) в зависимости от партий изготовления. Этот разнобой длины приведет к провисанию и неравномерного натяжения тандема ремней, позволит приводным ремням проскальзывать в шкиве и это будет первым фактором преждевременного выхода из строя этих комплектующих. Поэтому, нужно всегда помнить специфику приводного ремня при заказе и озвучивать все детали ответственному менеджеру, во избежание простоя производства, и чтобы не делать возвратов или замены товара.

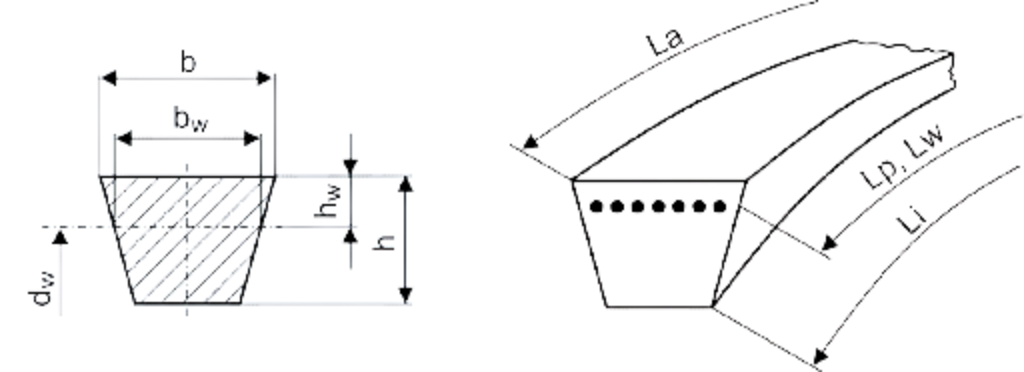

Таблица размеров клиновых ремней

Параметр расчета	Профиль Z	Профиль A	Профиль B	Профиль С	Профиль D
La	Li +38 мм	Li +50 мм	Li +69 мм	Li +88 мм	Li +126 мм
La	Lp +16 мм	Lp +20 мм	Lp +29 мм	Lp +30 мм	Lp +51 мм
Lp	Li +22 мм	Li +30 мм	Li +40 мм	Li +58 мм	Li +75 мм

Где Li - длина по рабочему диаметру, La - внешняя и Lp - расчетная длина по корду

В ПРОМ-ЮА ГРУП можно купить клиновые ремни, узкоклиновые ремни, поликлиновые ремни, зубчатые ремни и двухсторонние ремни, а также ремни со специальным покрытием, ремни наборные сегментные или звеньевые Accu-Link.

На нашем складе в наличии приводные ремни таких брендов:

Совсем скоро, в следующей статье, мы опишем каким образом правильно подобранный шкив и его физический износ влияет на долговечность и корректность работы всего узла и оборудования в целом.
