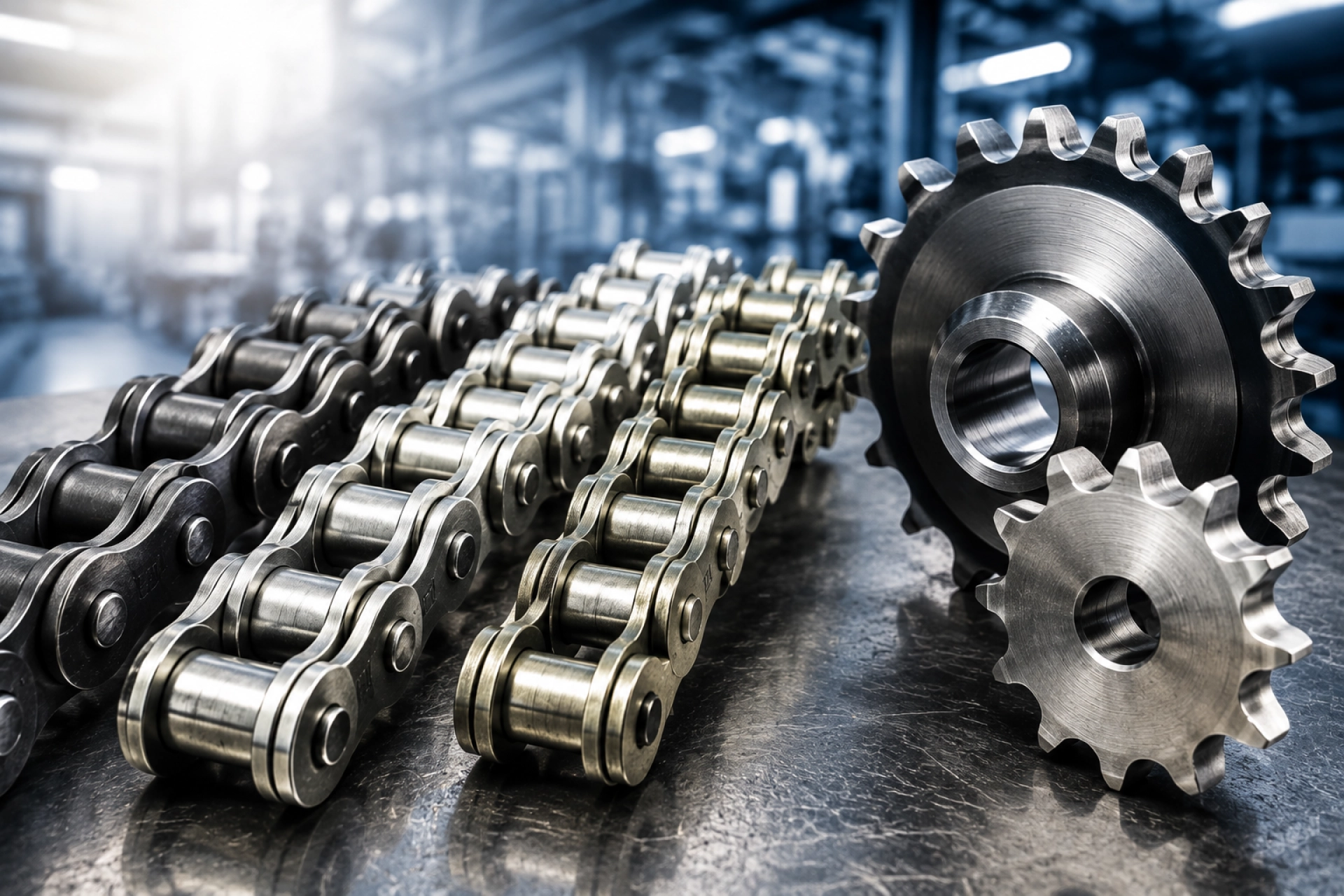

Какое покрытие или марку стали выбрать для цепей и звездочек в высокооборотных механизмах

В высокооборотной цепной передаче недостаточно подобрать только шаг цепи и количество зубьев звездочки. С увеличением скорости возрастает количество циклов нагрузки, повышаются требования к точности зацепления, смазыванию, состоянию шарниров и совместимости цепи со звездочками. Если добавить к этому влагу, пыль, моющие средства или повышенную температуру, материал и защитное исполнение цепи становятся не менее важными, чем ее размер.

Именно поэтому при выборе приводной роликовой цепи для скоростного механизма необходимо оценивать не один параметр, а весь режим работы: скорость, нагрузку, частоту пусков, температуру, влажность, наличие абразива и возможность регулярного смазывания.

В этой статье рассмотрим основные исполнения цепей IRIS CHAINS — стандартную сталь, никелированное исполнение, Delta Tone, нержавеющую сталь и Maintenance Free — а также определим, когда для приводной звездочки лучше выбрать стандартную сталь C45, а когда нержавеющую сталь.

Почему высокая скорость меняет требования к цепной передаче

Для промышленной роликовой цепи скорость непосредственно влияет на износ, требования к смазыванию и уровень шума. IRIS CHAINS в рекомендациях по подбору отдельно выделяет скорость как один из ключевых параметров и относит работу свыше 1 м/с к высокоскоростным применениям.

На практике с увеличением скорости особенно важными становятся:

• точная соосность ведущей и ведомой звездочек;
• правильное натяжение цепи без чрезмерной перетяжки;
• достаточное и стабильное смазывание шарниров;
• отсутствие критического износа зубьев звездочек;
• соответствие материала цепи реальной нагрузке и среде;
• минимизация ударных нагрузок во время пусков и остановок.

Поэтому формула «высокие обороты = нержавеющая цепь» является неправильной. Если механизм работает в сухой чистой среде и передает значительную нагрузку, стандартная качественная термообработанная стальная цепь часто будет более логичным выбором. Нержавеющее или специально покрытое исполнение требуется прежде всего тогда, когда к скорости добавляется коррозионная или санитарно сложная среда.

Стандартная стальная цепь IRIS: базовый выбор для скоростного привода

Стандартные роликовые цепи IRIS изготавливаются в соответствии с международными стандартами ISO, DIN, ANSI и BS. Производитель отмечает, что компоненты стандартных цепей проходят термическую обработку в зависимости от их размера и назначения, а точность изготовления втулок, пластин и пальцев рассчитана на стабильную работу в промышленных передачах.

Для стандартного исполнения IRIS заявляет рабочий температурный диапазон штатной смазки примерно от −5 до +120 °C. По запросу возможно применение специальной смазки для температур примерно от −30 до +250 °C.

Стандартная углеродистая сталь наиболее уместна, когда:

• механизм работает в сухой или контролируемой среде;
• нет постоянного контакта с водой, солями или агрессивной химией;
• присутствуют высокие динамические или тяговые нагрузки;
• можно организовать правильное периодическое или непрерывное смазывание;
• нужна стандартная промышленная передача по ISO 606 / DIN 8187 / ANSI.

IRIS также отдельно отмечает, что стальные исполнения имеют более высокую разрывную прочность по сравнению со многими коррозионностойкими вариантами. Именно поэтому при высокой скорости и значительной нагрузке материал не следует выбирать только по стойкости к коррозии.

Никелированные цепи: когда нужна дополнительная защита от коррозии

Никелированное исполнение используется тогда, когда стандартная сталь нуждается в дополнительной поверхностной защите. IRIS предлагает nickel-plated версии для разных серий промышленных цепей, в том числе для цепей со специальными пластинами, полыми пальцами и других транспортных исполнений.

Такой вариант стоит рассматривать для оборудования, которое работает:

• в помещениях с повышенной влажностью;
• в технологических зонах с периодическим образованием конденсата;
• на оборудовании, где стандартная углеродистая сталь слишком быстро покрывается поверхностной коррозией;
• в производственных условиях, где нужна лучшая антикоррозионная защита без перехода на полностью нержавеющее исполнение.

В то же время покрытие не отменяет требований к правильному смазыванию, натяжению и состоянию звездочек. Для высокооборотной передачи это принципиально: даже коррозионностойкая цепь быстро износится, если работает на поврежденной звездочке или без достаточной смазки.

Delta Tone: антикоррозионное исполнение для сложной среды

В каталоге IRIS для ряда промышленных серий доступны цепи в исполнении Delta Tone. Производитель относит такие версии к коррозионностойким и предлагает их наряду с никелированными и нержавеющими исполнениями.

Delta Tone целесообразно рассматривать в случаях, когда стандартное стальное исполнение не обеспечивает достаточного ресурса из-за воздействия окружающей среды, но конструкция механизма и нагрузки не требуют перехода именно на нержавеющую сталь.

При этом конкретную допустимую скорость, нагрузку и совместимость покрытия с технологической средой необходимо проверять для конкретной серии цепи. Само наличие антикоррозионного покрытия не означает автоматического увеличения допустимой скорости передачи.

Нержавеющая цепь: не «для скорости», а для среды

Нержавеющая сталь нужна прежде всего там, где главной проблемой являются коррозия, частая мойка, контакт с влагой или особые санитарные требования. IRIS рекомендует нержавеющие исполнения для пищевых, фармацевтических и других процессов, где обычная углеродистая сталь может быть нежелательной.

Типичные сферы применения:

• пищевое производство;
• фасовочные и упаковочные линии;
• оборудование с регулярной мойкой;
• влажные производственные помещения;
• контакт с солевой или химически активной средой — с подбором соответствующей марки нержавеющей стали.

Для большинства промышленных систем выбор между стандартной и нержавеющей сталью должен начинаться не с числа оборотов, а с анализа среды. Если коррозионного фактора нет, а передача высоконагруженная, стандартная термообработанная сталь часто остается приоритетным решением.

Maintenance Free IRIS: когда регулярное смазывание невозможно

Отдельная категория — самосмазывающиеся Maintenance Free цепи IRIS. Они разработаны для оборудования, где регулярное нанесение смазки затруднено, нежелательно или может загрязнять продукт. Для повышения коррозионной стойкости IRIS использует безэлектролитическое никелевое покрытие.

Для этой серии производитель указывает:

• возможность работы без повторного нанесения смазки;
• скорость применения до 3 м/с;
• рабочий температурный диапазон примерно от −40 до +150 °C;
• снижение потребности в плановых остановках для обслуживания;
• снижение риска загрязнения продукта смазочными материалами.

Это важный момент для высокооборотных механизмов: Maintenance Free — не универсальная замена любой стандартной цепи. Если фактическая скорость превышает установленный производителем предел или передача имеет значительные ударные нагрузки, необходимо выполнять отдельный инженерный расчет.

Какую звездочку выбирать: сталь C45 или нержавеющую

Цепь и приводная звездочка работают как единая пара. Даже правильно подобранная дорогая цепь не обеспечит ожидаемого ресурса, если профиль зубьев звездочки изношен, шаг не соответствует цепи или есть перекос валов.

Стальная звездочка C45

Для стандартных промышленных приводов основным решением являются звездочки из стали C45. В каталоге ПРОМ-ЮА ГРУП представлены, в частности, приводные звездочки RST с закаленным зубом, изготовленные из стали C45.

Такое исполнение целесообразно для большинства сухих промышленных передач, где важны:

• стойкость зубьев к циклической нагрузке;
• работа с термообработанной стальной роликовой цепью;
• возможность передачи значительного крутящего момента;
• дальнейшая механическая адаптация отверстия и шпоночного паза под конкретный вал.

Нержавеющая звездочка

Нержавеющую звездочку стоит применять тогда, когда сама звездочка также работает в коррозионно активной среде: при регулярном контакте с водой, моющими растворами, пищевым продуктом или на производстве с повышенными санитарными требованиями.

Важно, чтобы материал звездочки соответствовал не только среде, но и нагрузке. Для высокооборотных приводов окончательный выбор должен учитывать диаметр звездочки, количество зубьев, скорость цепи, крутящий момент, режим пусков и конкретную марку стали.

Практическая таблица выбора

Почему нельзя выбирать покрытие отдельно от звездочки

В скоростной передаче основная нагрузка постоянно передается через контакт ролика цепи с зубом. Если установить новую цепь на изношенные звездочки, она начнет работать с неправильным профилем зацепления. IRIS в своих рекомендациях по замене прямо обращает внимание на необходимость проверять звездочки, направляющие и валы одновременно с цепью.

Перед установкой нового комплекта рекомендуем проверить:

• соответствие шага цепи и звездочки;
• износ рабочих поверхностей зубьев;
• радиальное и осевое биение;
• соосность звездочек;
• состояние посадочного отверстия, шпоночного паза и стопорных элементов;
• правильность натяжения после монтажа;
• схему и периодичность смазывания.

Если стандартная заводская звездочка имеет черновое отверстие или ее необходимо адаптировать под существующий вал, специалисты ПРОМ-ЮА ГРУП выполняют токарно-фрезерную обработку, расточку посадочного отверстия, изготовление шпоночного паза и другие работы в соответствии с техническим заданием.

Типичные ошибки при выборе цепи для высокооборотного механизма

1. Выбирать нержавейку только потому, что она «лучше».
Нержавеющая сталь решает прежде всего проблему коррозии и санитарных требований. Для значительной нагрузки в сухой среде стандартная термообработанная сталь может быть более целесообразной.

2. Считать антикоррозионное покрытие заменой смазки.
Nickel или Delta Tone защищают материал от коррозионных факторов, но не устраняют трение в шарнирах стандартной цепи. Исключение — специальные самосмазывающиеся конструкции, для которых производитель прямо предусмотрел работу без повторного нанесения смазки.

3. Не учитывать реальную скорость цепи.
Обороты вала сами по себе не дают полной картины. Линейная скорость цепи зависит также от шага, количества зубьев и диаметра звездочки.

4. Устанавливать новую цепь на изношенные звездочки.
В таком случае новая деталь быстро адаптируется к неправильному профилю зубьев, и ресурс комплекта резко сокращается.

5. Игнорировать пуски и ударные нагрузки.
Передача, которая работает равномерно в течение смены, и механизм с десятками пусков и остановок в час требуют разного подхода к выбору запаса прочности.

Краткий алгоритм подбора

Перед заказом цепи и звездочек для высокоскоростной передачи стоит подготовить следующие данные:

• тип и шаг существующей цепи;
• количество рядов;
• количество зубьев ведущей и ведомой звездочки;
• частоту вращения валов;
• мощность или крутящий момент;
• характер нагрузки — равномерный, циклический или ударный;
• температуру окружающей среды;
• наличие воды, конденсата, пыли, солей или химических веществ;
• возможность регулярного смазывания;
• требования к материалу — стандартная или нержавеющая сталь.

После этого уже можно обоснованно выбирать между стандартной стальной цепью, Nickel, Delta Tone, Stainless или Maintenance Free, а также определять материал и конструкцию звездочки.

Практическая рекомендация от ПРОМ-ЮА ГРУП

Для высокооборотного механизма начинайте выбор не с покрытия, а с нагрузки, скорости и режима работы. Если среда сухая и чистая, качественная термообработанная стальная цепь в паре со стальной звездочкой C45 часто является оптимальным решением. Если присутствует влага или коррозионные факторы — рассматривайте Nickel, Delta Tone или нержавеющее исполнение. Если регулярное смазывание невозможно — отдельно оцените возможность применения IRIS Maintenance Free.

В каталоге ПРОМ-ЮА ГРУП представлены роликовые приводные цепи, продукция IRIS CHAINS и звездочки для роликовых цепей. Если стандартная звездочка требует адаптации под конкретный вал, компания также выполняет комплексную металлообработку на собственных производственных мощностях.

Для сложных или высокоскоростных приводов рекомендуем перед заказом предоставить специалистам параметры механизма. Это позволит подобрать не просто цепь нужного размера, а совместимую пару «цепь + звездочка» с учетом скорости, нагрузки и реальных условий эксплуатации.
