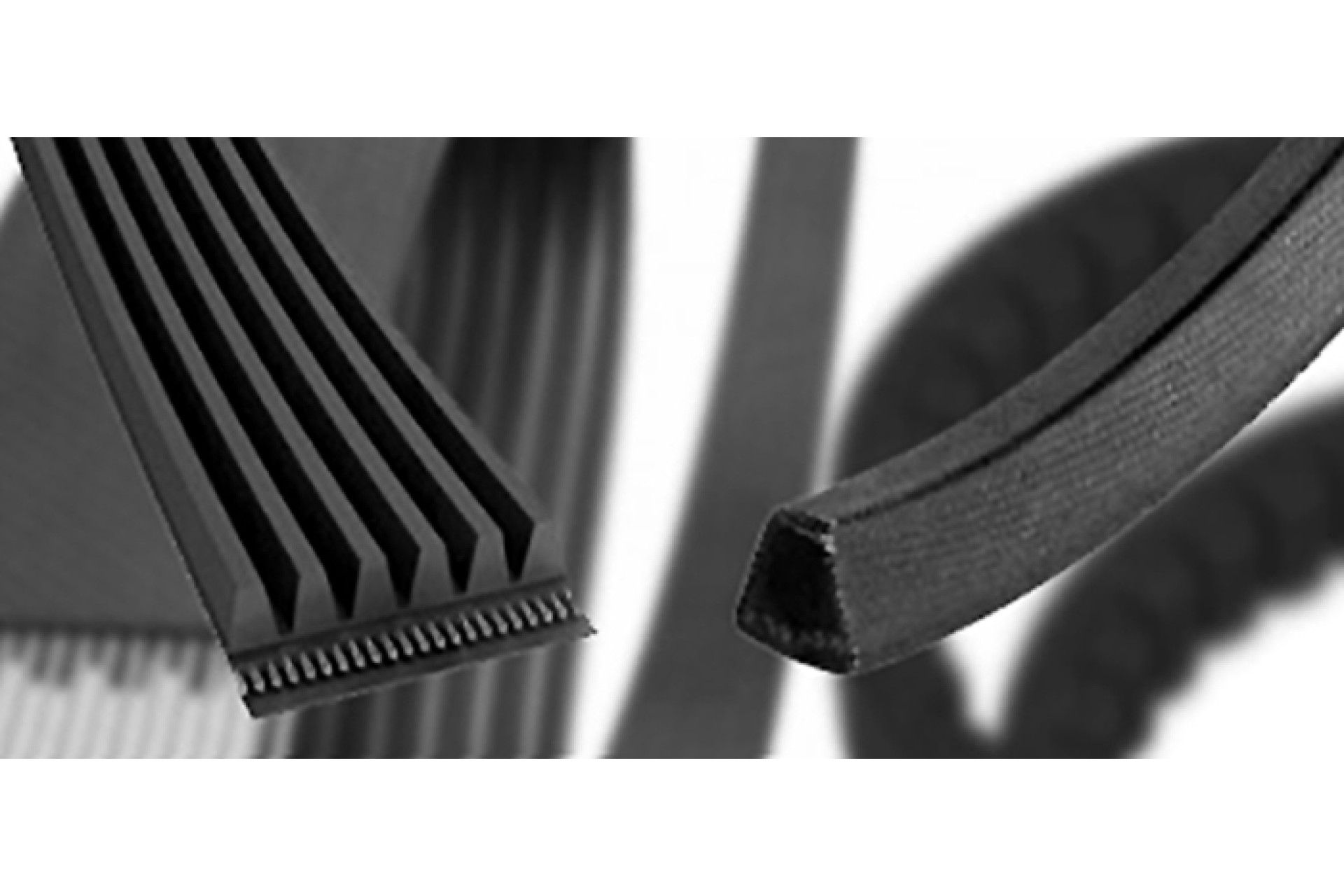

Что такое клиновый и узкоклиновый ремень? Подбор, маркировка и их отличие

Категория: Статьи

17.02.2021

4212 просмотров

Ремни приводные - это самый распространенный гибкий элемент приводного механизма кольцеобразной формы, который предназначен для приведения в движение целого ряда оборудования.

Приводные ремни делятся на следующие типы:

Клиновые
Зубчатые
Поликлиновые
Вариаторные
Круглые
Плоские

Все эти типы ремней еще имеют свои подгруппы и категории, однако сейчас сосредоточимся именно клиновых приводных ремнях от компании ПРОМ-ЮА ГРУП.

Первые вопросы, которые могут возникнуть при подборе клинового ремня:

Как правильно подобрать ремень?

Чтобы правильно подобрать приводной ремень, необходимо определить его профиль. Для этого нужно измерить верхнюю ширину (на чертеже значение W) и высоту Т.

Об этом мы уже писали в статье о рекомендациях по подбору клиновых ремней

Измерив размеры трапеции клина, можно сверить их с табличкой ниже или позвонить нашим консультантам для подбора. Также важно помнить, что в ходе работы клин может несколько деформироваться, поэтому размеры могут быть приблизительными. Если же у Вас нет возможности провести замеры с паса, можно замерить посадочное место шкива и так же подобрать необходимый профиль.

Профили клиновых классических ремней и узкоклиновых ремней обозначаются латинскими буквами если профиль клинового ремня изготовлено по стандартам ISO и по буквенно обозначением, при условии изготовления ремней по ГОСТу.

Есть такая панель профилей: Z (0), A (А), B (Б), C (В) D (Г), E (D), и SPZ (8,5х8), SPA (11х10), SPB (УБ), SPC (УВ).

Однако это далеко не все типы обозначений. В зависимости от стандартов производства и страны производителя клиновые ремни сказываются по стандартам DIN, RMA и BS

Характеристики и техническое описание клиновых и узкоклиновых ремней приводных

Профиль / Сечение ремней клиновых MEGADYNE (ISO 4184, BS 3790, DIN 2215, RMA / MPTA IP - 20)	Z	A	B	C	D	E
Профиль / Сечение ремней по ISO, ГОСТ	Z (O)	A	B (Б)	C (В)	D (Г)	E (Д)
Ширина (верхняя), W , [мм]	10	13	17	22	32	40
Ширина расчетная, Wd, [мм]	8,5	11	14	19	27	32
Высота, T, [мм]	6	8	11	14	20	25
Ld = Li+ [мм]	22	30	43	65	69	84
La = Li+ [мм]	38	50	66	85	126	157
Минимальный диаметр шкива, dd, [мм]	50	63	100	160	280	450
Вес, Kg/m	0,058	0,104	0,172	0,282	0,591	0,958
Макс кол-во колибаний в сек., F , Hz	70	70	70	70	70	70
Максимальная скорость, V, m/s	30	30	30	30	30	30

Характеристики и техническое описание ремней приводных узкоклиновых

Профиль / Сечение ремней узко клиновых (ISO 4184, BS 3790, DIN 7753/1, RMA / MPTA IP - 22)	SPZ	SPA	SPB	SPC
Ширина (верхняя), W , [мм]	9,7	12,7	16,3	22
Ширина расчетная, Wd, [мм]	8,5	11	14	19
Высота, T, [мм]	8	10	13	18
Li = Ld- [мм]	37	45	60	83
La = Ld+ [мм]	13	18	22	30
Минимальный диаметр шкива, dd, [мм]	63	90	140	224
Вес, Kg/m	0,065	0,115	0,2	0,35
Макс кол-во колибаний в сек., F , Hz	100	100	100	100
Максимальная скорость, V, m/s	42	42	42	42

Чем отличаются клиновые ремни от узкоклиновых?

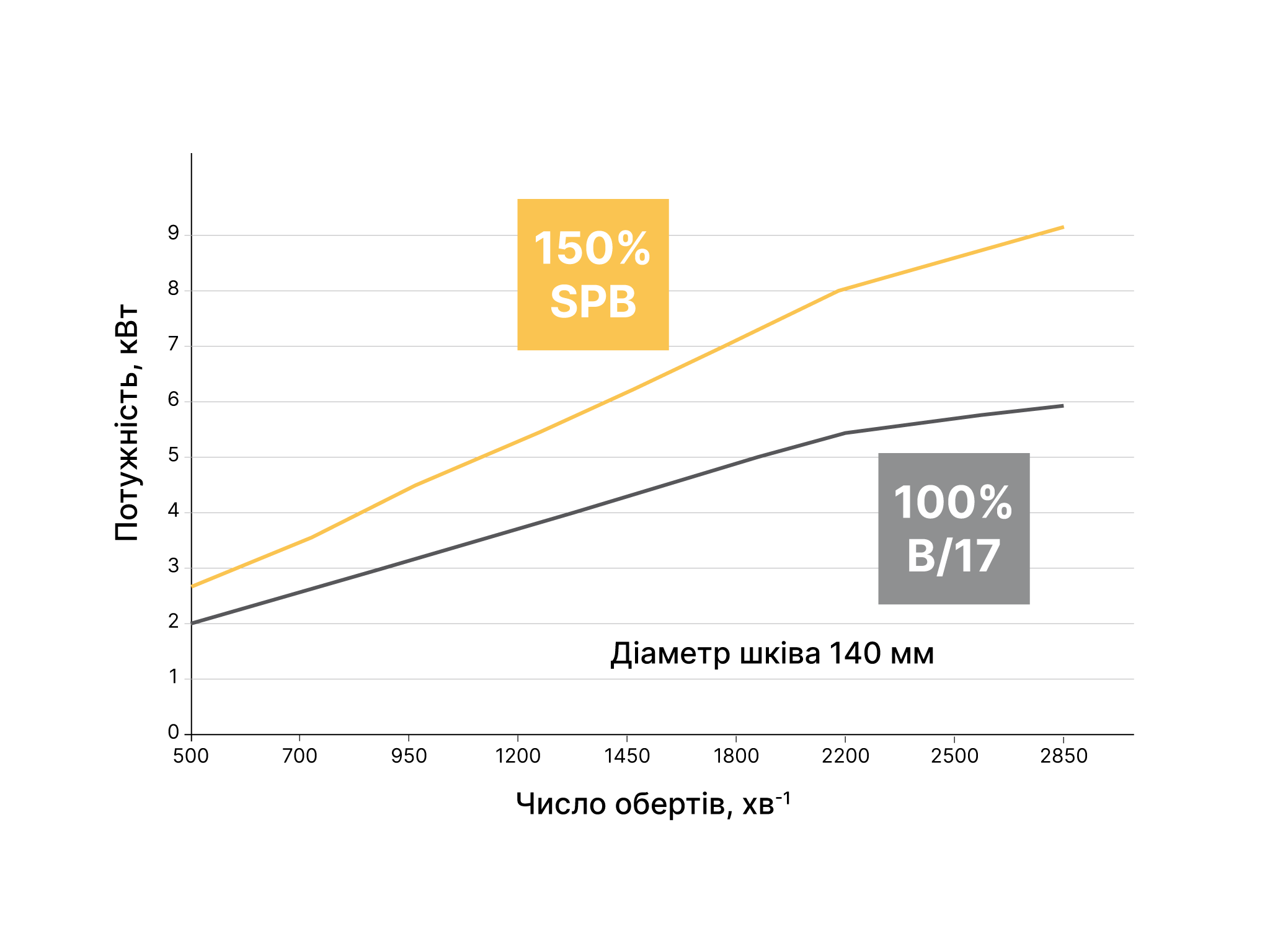

Узко клиновые ремни более мощные в соотношении нагрузки на ремень и числа оборотов.

Путем увеличения клина они имеют большую площадь трения со шкивом и тем самым обеспечивают лучшую ведущую действие.

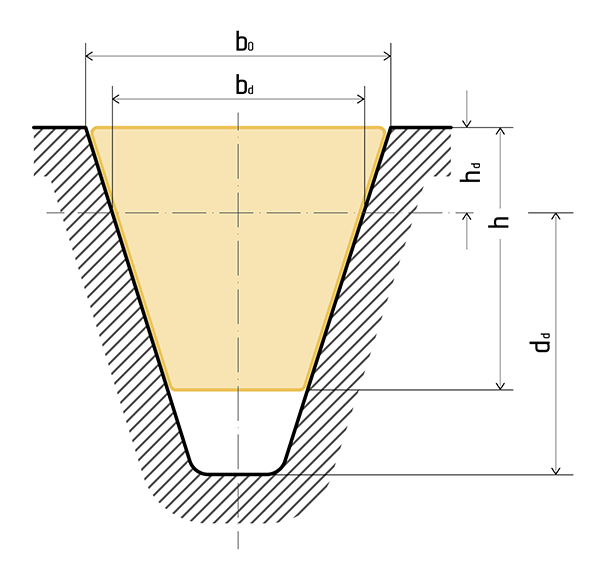

УЗКОКЛИНОВЫЙ ПРОФИЛЬ

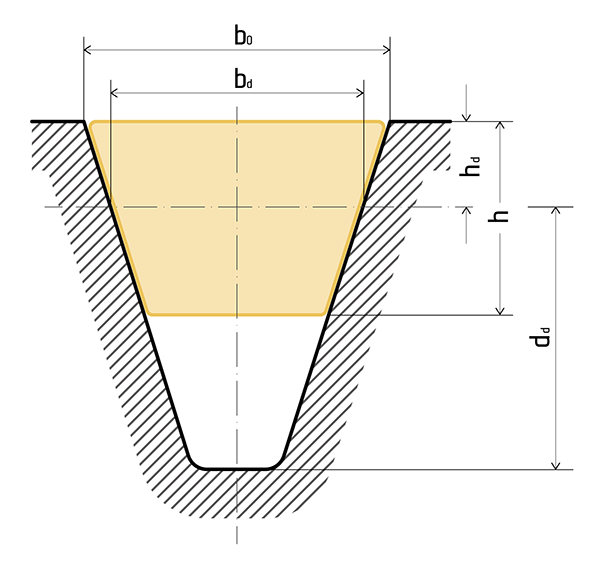

КЛАССИЧЕСКИЙ ПРОФИЛЬ

Каких производителей клиновых ремней рекомендует компания ПРОМ-ЮА ГРУП?

В зависимости от нагрузки и условий эксплуатации, и учитывая бьюджет заказчика. Мы часто слышим дайте что-то не дорогое и хорошее, или же наоборот, Китай не предлагать. Поэтому мы предлагаем различные варианты производителей по качеству и цене.

Нашими бренд партнерами являются: MEGADYNE, OPTIBELT, SWR, PIX, Stomil, Contitech и другие
